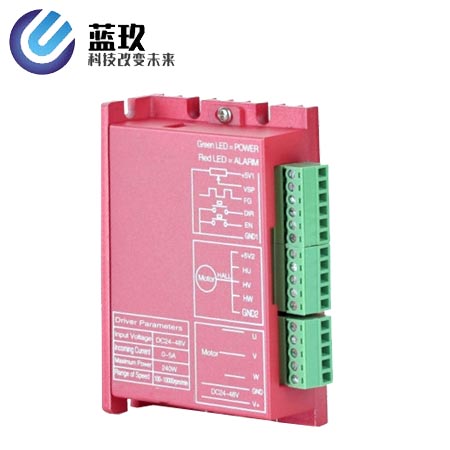

24V100W无刷驱动器
商品详情
性能特点
技术参数
直流无刷电机驱动器
LK-BL4805F使用及操作说明手册V2.2
主要特点
◆高力矩、高转速输出，转速高达10000rpm/min(根据电机转速而定)；
◆具有脉冲速度输出，可以随时观察电机转速；
◆调速方式：0-5V模拟量及10 Hz -300Hz PWM调速，方便用户使用；
◆启停使能控制信号、方向信号输入；
◆过流、过压、欠压、堵转保护等功能。
产品概述
LK-BL1210F直流无刷电机驱动器是我公司新推出的产品，本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在以下，电源电压在DC18V~50V以内（面板标称DC24V~48V）的任意一款低压有霍尔或者无霍尔传感器的三相直流无刷电机。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。
功能概述
标准出厂默认设置为方波有霍尔/无霍尔开环模式，可根据不同客户的需求写入不同程序，来实现方波有霍尔速度闭环控制、方波无霍尔速度闭环控制等多种控制模式。
常见问题
1、初次使用该驱动器，如何能尽快上手？
正确接好电源线、电机线、霍尔线后，外接电位器缓慢加速，电机正确转动后，再依次测试使能、方向等功能。如对本产品不熟，初次使用应做好测试后，再安装到实际场合使用。
2、电源接反有何影响？
会立即烧毁驱动器。
3、上位控制信号MAX电压是多少V？
调速信号MAX电压为5V，超过此电压会导致驱动器烧毁。
4、驱动器长时间工作后外壳比较热，正常吗？
正常，在常温下，长时间工作外壳达到90度不会对性能有影响。
5、电源指示灯亮，但电机不转且抖动，是什么原因？
可能是相线与霍尔线有错误，请按照电机说明书正确接线后重新通电测试。
6、用此驱动器，能否将我的电机转速调到6000？
无刷电机的转速是由电机本身的参数决定的，驱动器能将电机转速控制在0至额定转速。
7、我手上已经有电机，购买此驱动器后如何接线？
先确定手上的电机的相线和霍尔线定义后才能接线，如不确定，需向电机厂家询问。不正确的接线会导致驱动器损坏。
8、想在此驱动器上加些功能或做新产品开发，是否可以？
可以，请联系我公司。
